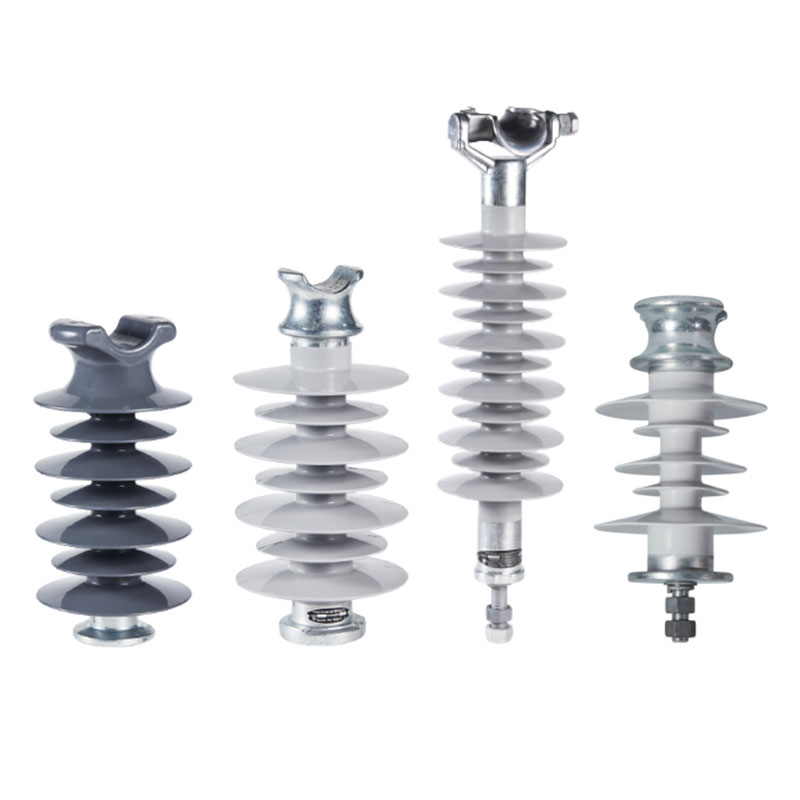

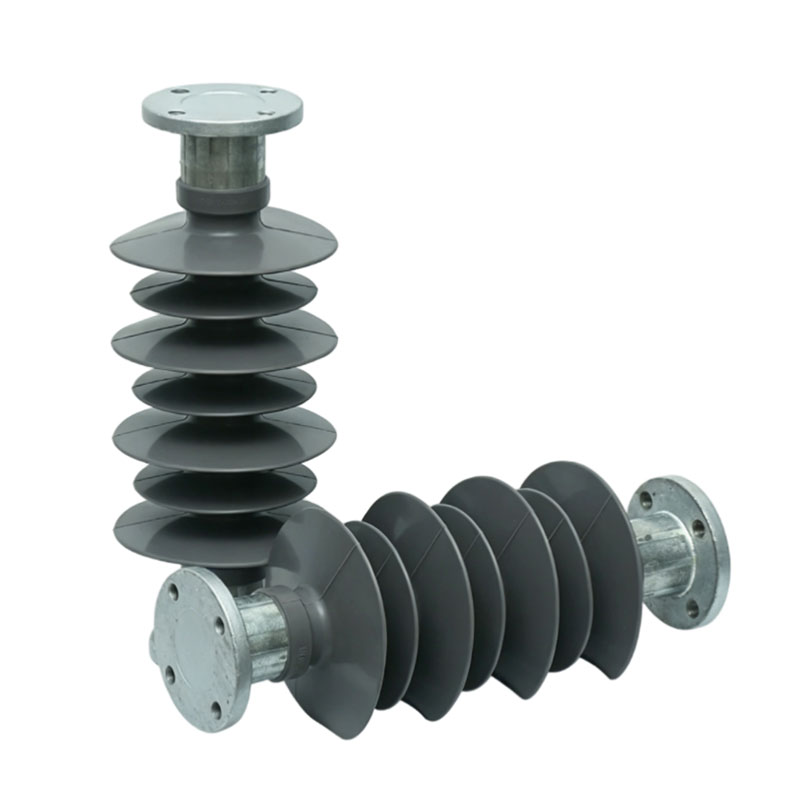

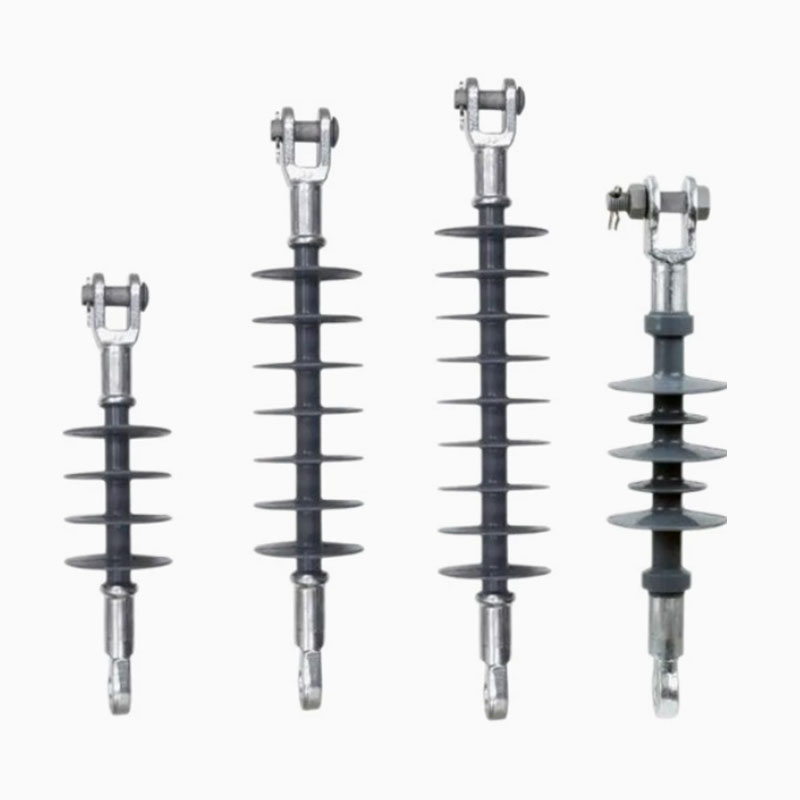

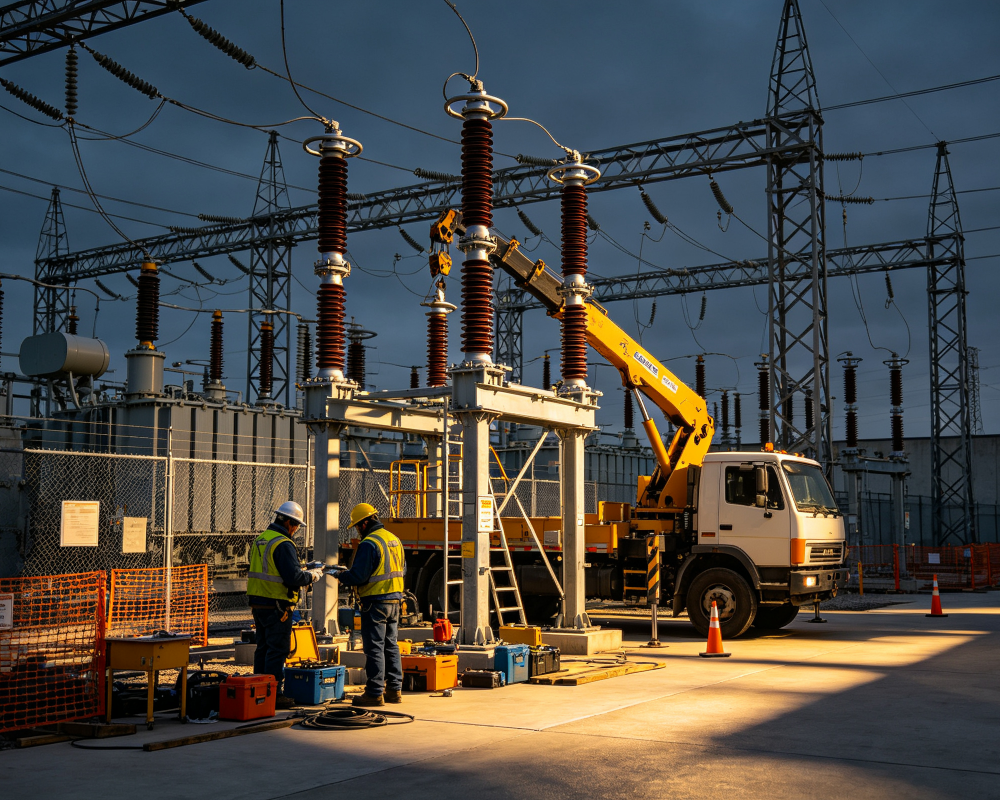

В общей категории композитных изоляторов опорные и подвесные изоляторы имеют некоторое внешнее сходство, однако их назначение и характер воспринимаемых нагрузок совершенно различны, и в инженерной практике они не могут заменять друг друга. Подвесные изоляторы в основном применяются для подвески проводов на опорах линий электропередачи и воспринимают главным образом осевое растягивающее усилие; опорные изоляторы устанавливаются на земле на подстанциях или на основаниях оборудования и в основном воспринимают сжимающие нагрузки, боковые изгибающие моменты и крутящие усилия. Подвесные изоляторы (серия FXBW) имеют на обоих концах кольцевую или вилочную арматуру и работают на растяжение вдоль оси, в параметрах модели особо указывается растягивающая нагрузка. Они применяются в гирляндах на опорах, подвешивая провода в воздухе и изолируя потенциал провода относительно земли. Опорные изоляторы (серия FZS) имеют сверху и снизу круглые фланцы, крепятся болтами, и при их выборе основное внимание уделяется изгибающей нагрузке и нагрузке на кручение. Они поддерживают высоковольтное оборудование подстанции — разъединители, трансформаторы тока и другое, воспринимая собственный вес оборудования и боковые усилия, возникающие от электродинамических сил короткого замыкания. Штыревые изоляторы представляют собой ещё одну категорию: они применяются на промежуточных опорах распределительных линий, нижним основанием закрепляются на траверсе, верхней частью удерживают провод и воспринимают в основном изгибающую нагрузку. Все три типа продукции соответствуют стандартам GB/T 19519 и IEC 61109, однако программы механических испытаний у них различаются. Для подвесных изоляторов проводятся испытания на разрушение при растяжении; для опорных — испытания на изгиб и кручение; для штыревых основным проверяемым параметром является изгиб. При проектировании и выборе изделий необходимо прежде всего чётко определить назначение оборудования и характер воспринимаемых усилий, а затем выбирать соответствующий тип и модель. Нельзя ориентироваться только на класс напряжения и производить прямую замену — неправильное применение приведёт к серьёзной угрозе безопасности из-за механического отказа.

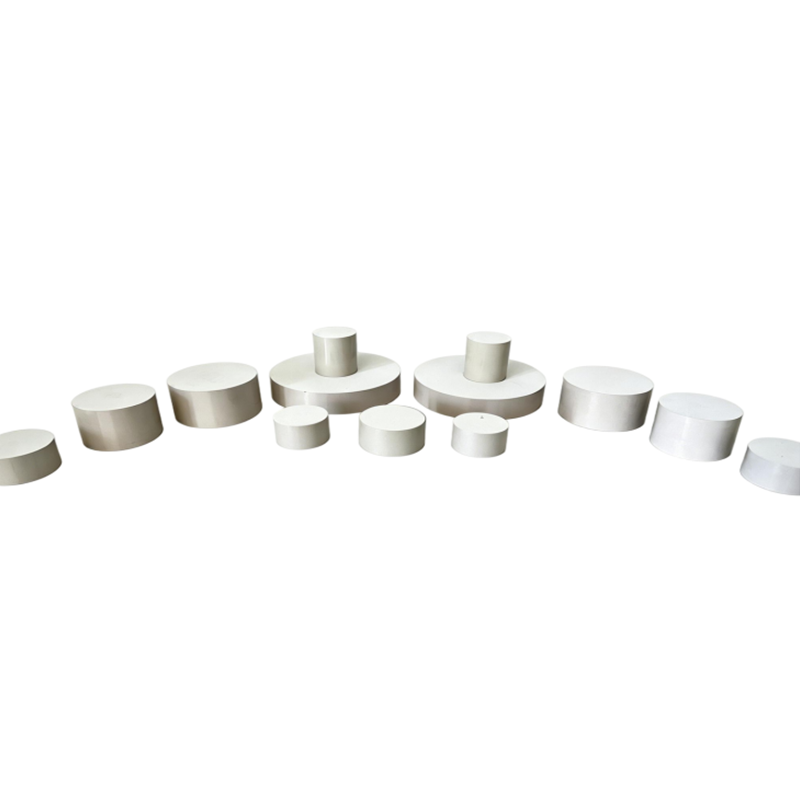

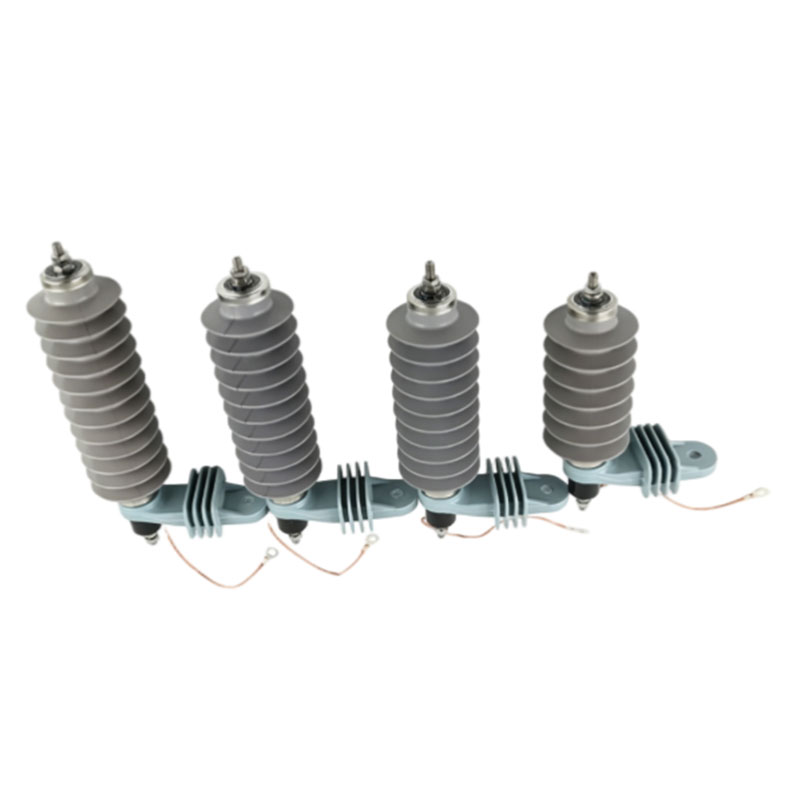

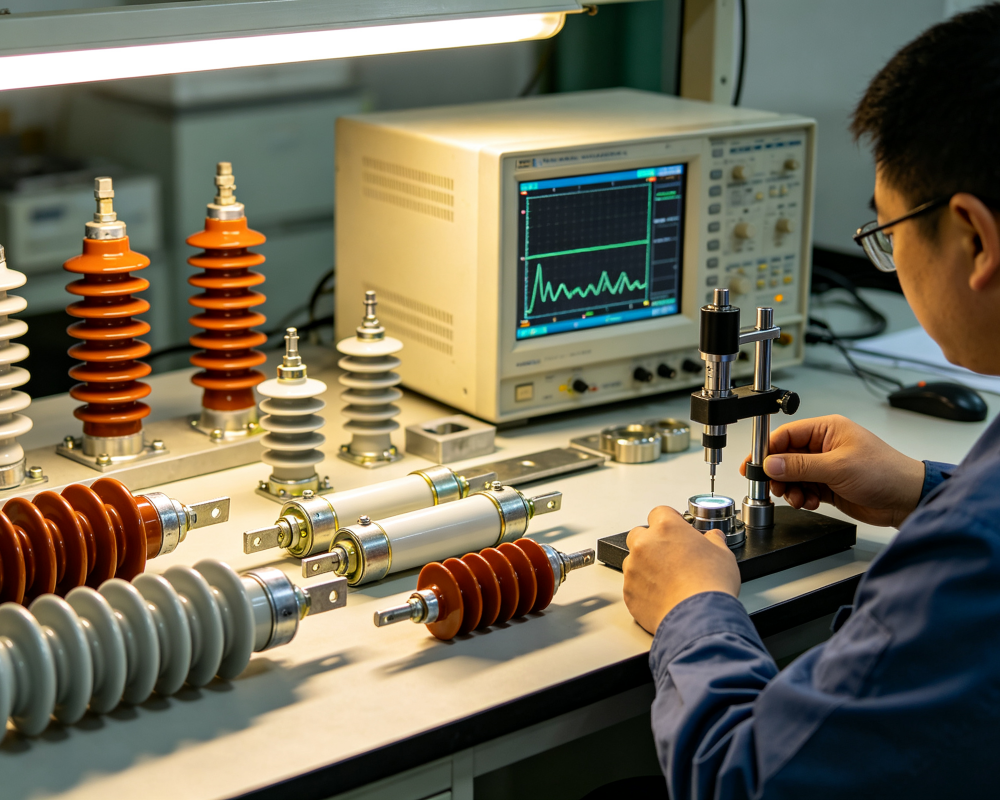

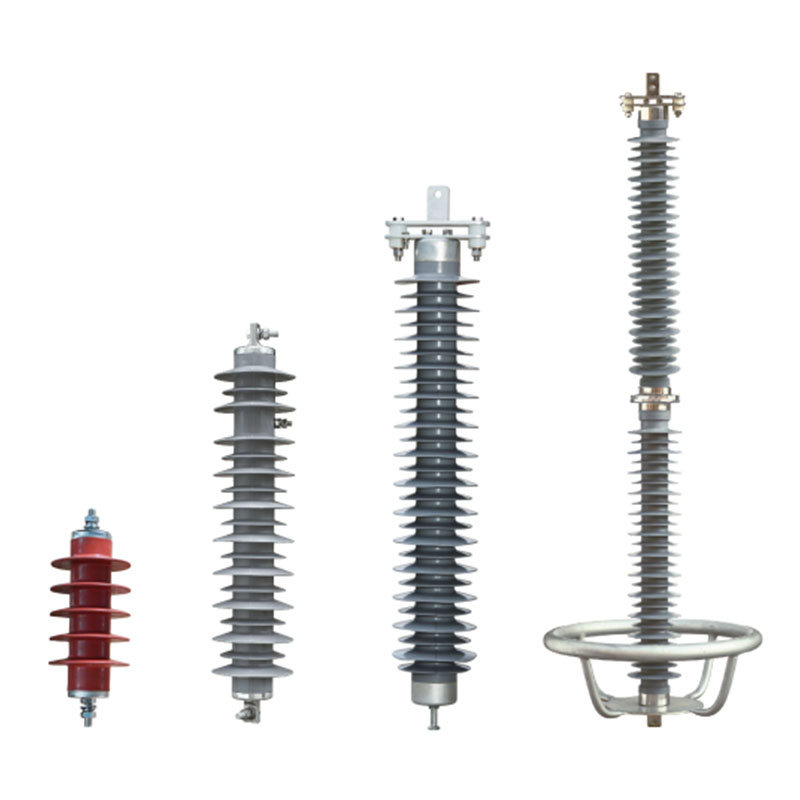

Металлооксидные варисторные диски, применяемые внутри линейных ограничителей перенапряжения, представляют собой линейную серию продукции, характеристики которой оптимизированы для условий эксплуатации воздушных линий, часто подвергающихся ударам молнии. Воздушные линии регулярно испытывают грозовые импульсные воздействия, поэтому резистивные диски должны обладать высокой стойкостью к повторным импульсным нагрузкам, что отражается показателем повторного переноса заряда Qrs при импульсе 8/20 мкс. По сравнению с обычной распределительной серией, линейные модели имеют повышенное значение Qrs и способны выдерживать многократное воздействие энергии молнии. Номенклатура продукции включает модели от D34H28 до D75H36 — несколько типоразмеров диаметром от 34 мм до 75 мм и высотой от 28 мм до 36 мм, номинальный разрядный ток охватывает классы 5 кА, 10 кА и 20 кА. Постоянное напряжение U1mA, максимальный ток утечки, максимальный коэффициент остаточного напряжения, амплитуда отбраковки прямоугольным импульсом и стойкость к воздействию импульса 4/10 мкс образуют полную техническую систему. В некоторых горных проектах с частыми грозами предпочтение отдаётся моделям с более высокими показателями переноса заряда. Линейные ограничители перенапряжения длительное время находятся на опорах в полевых условиях, где наблюдаются значительные суточные перепады температуры, воздействие солнца и дождя, поэтому к резистивным дискам предъявляются требования по температурной стабильности и контролю тока утечки. Вентильный блок состоит из множества последовательно соединённых резистивных дисков, поэтому строгий контроль однородности параметров отдельных дисков имеет ключевое значение для предотвращения перегрузки части дисков из-за смещения распределения напряжения. Помимо стандартных типоразмеров, для особых районов — высокогорья, зон с интенсивным ультрафиолетовым излучением — возможна индивидуальная разработка. Резистивные диски, являясь внутренним ядром устройства, своими характеристиками по пропускной способности и старению напрямую определяют срок службы линейного ограничителя перенапряжения в целом и представляют собой базовый элемент, который нельзя упускать из виду при модернизации грозозащиты линий.

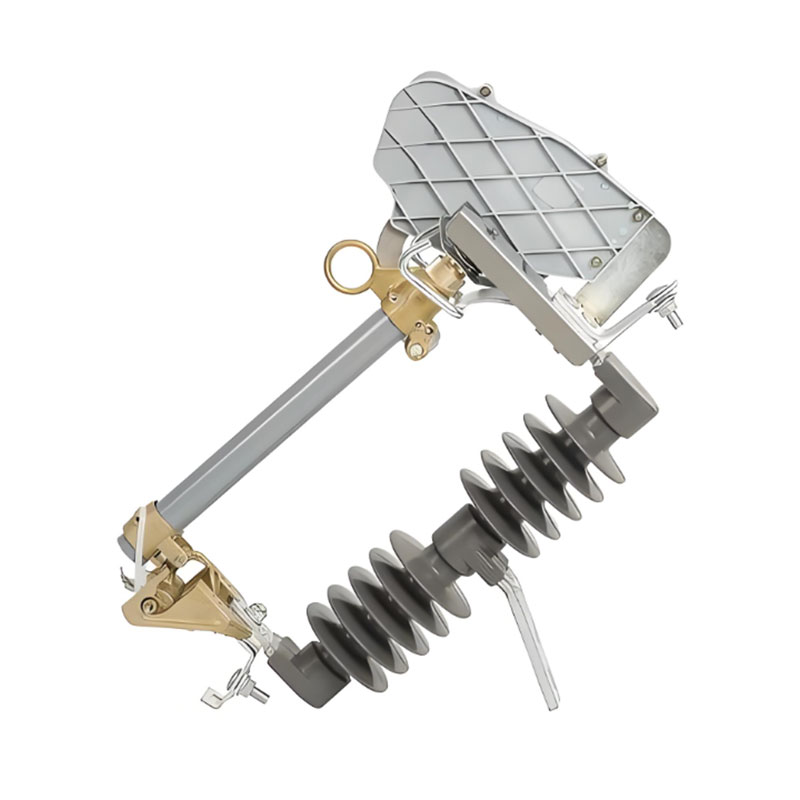

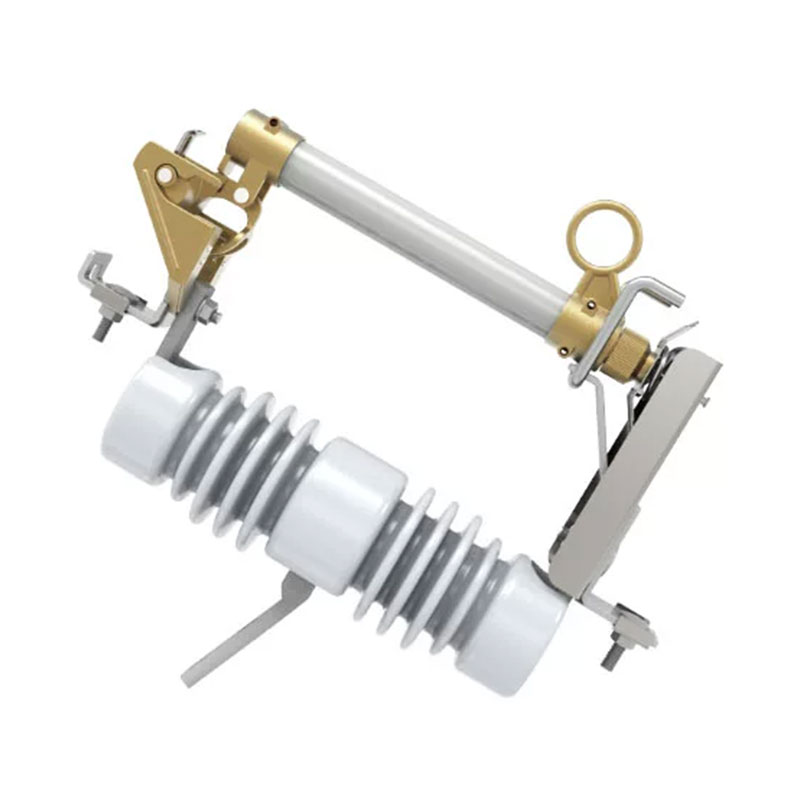

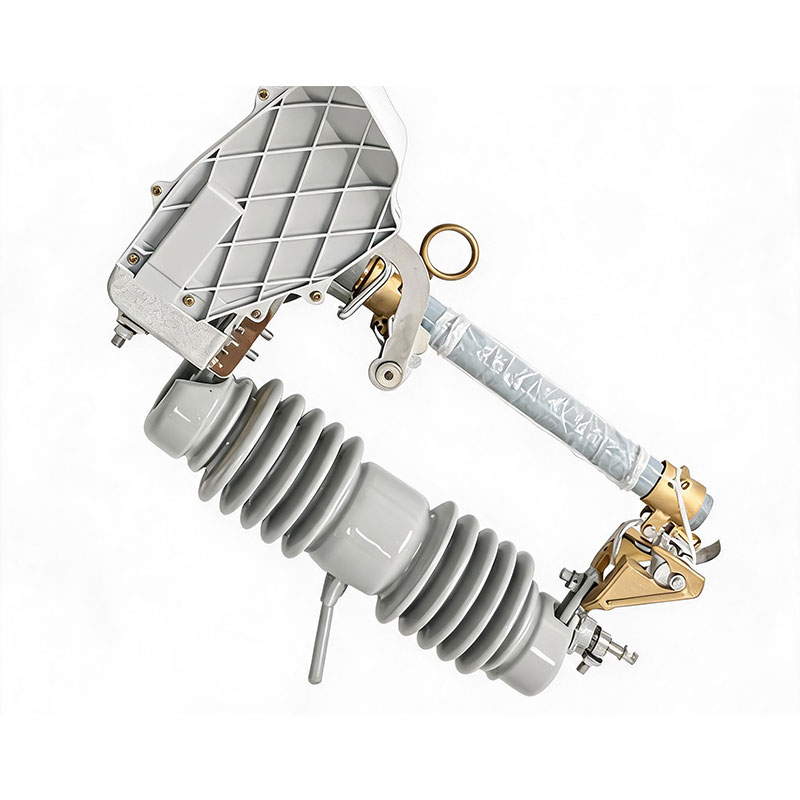

При закупке высоковольтных предохранителей падающего типа часто приходится выбирать между двумя исполнениями оболочки — композитной и фарфоровой изоляцией. Между ними нет абсолютного превосходства одного над другим, необходимо комплексно взвешивать с учётом условий на объекте и принятых методов эксплуатации. Композитная изоляционная оболочка выполнена из высокомолекулярного силиконового материала, имеет малый общий вес, что снижает нагрузку при транспортировке и подъёме на опору; силиконовые юбки обладают хорошей гидрофобностью, отличаются отличной стойкостью к грязеразрядному перекрытию и устойчивостью к ультрафиолетовому старению, что делает их пригодными для влажных жарких южных районов и прибрежных зон с соляным туманом. Недостатком является необходимость избегать повреждения юбок острыми твёрдыми предметами, способными вызвать нарушение поверхности. Фарфоровая изоляционная оболочка представляет собой традиционный керамический материал с высокой твёрдостью, стойкостью к ударам и царапинам, стабильными характеристиками при воздействии высоких температур и солнечного излучения, длительным сроком службы. Она подходит для эксплуатационных бригад, привыкших к традиционному фарфоровому оборудованию. Недостатком является значительный собственный вес, требующий осторожности при транспортировке и монтаже, поскольку при ударах возможно растрескивание фарфоровых элементов; кроме того, во влажной и загрязнённой среде риск грязеразрядного перекрытия выше, чем у композитных изделий, поэтому в районах с сильным загрязнением необходимо выбирать исполнения с большей длиной пути утечки. Продукция обоих типов соответствует одним и тем же техническим стандартам — GB/15166.3 и IEC 60282-2, внутренняя дугогасительная конструкция, контакты и плавкий патрон работают по одинаковому принципу, а номинальные напряжения, токи и отключающие способности полностью соответствуют друг другу. Ключевые моменты при выборе для проекта: в прибрежных районах и зонах с сильным загрязнением предпочтение следует отдавать композитной изоляции; при сложных условиях транспортировки, высоком риске ударов и привычке эксплуатационного персонала к традиционному оборудованию можно выбирать фарфоровое исполнение. Независимо от выбранного типа необходимо обеспечивать соответствие длины пути утечки местной степени загрязнения и отключающую способность выше тока короткого замыкания системы, гарантируя надёжное срабатывание в аварийных режимах.
